Υποδοχές στερέωσης Περιγραφή

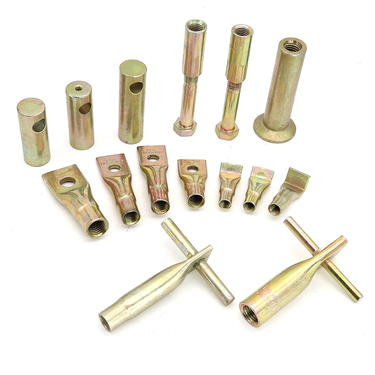

Οι υποδοχές στερέωσης παρέχουν την πιο αποτελεσματική μέθοδο ανύψωσης προκατασκευασμένων στοιχείων από σκυρόδεμα. Υπάρχουν πολλά είδη υποδοχών ανύψωσης. Αυτές οι ισχυρές ανυψωτικές υποδοχές από χάλυβα τροφοδοτούνται με μια διαμπερή οπή κάτω από το νήμα για τη λήψη μιας ενισχυτικής ράβδου, που βρίσκεται και συνδέεται στον κύριο οπλισμό για να παρέχει ένα ασφαλές σημείο αγκύρωσης στο σκυρόδεμα.

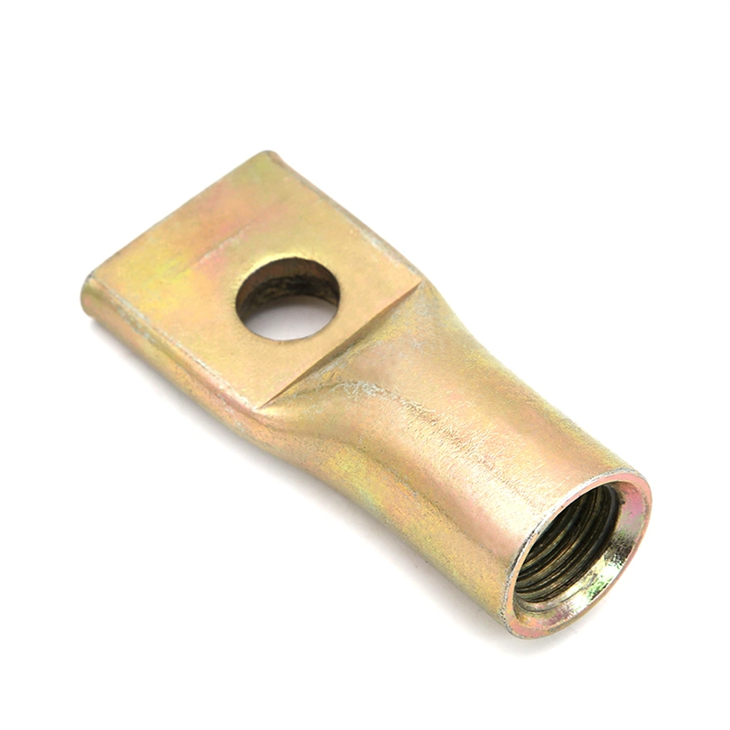

Η υποδοχή στερέωσης με πτυχωτό άκρο χρησιμοποιεί το χαμηλό ύψος και τις ατομικές δυνατότητες στερέωσης κατάλληλες για στερέωση κολόνων και στηρίξεων και για λήψη αξονικών δυνάμεων. Στην κίτρινη υποδοχή από γαλβανισμένο ή από ανοξείδωτο χάλυβα, κόβεται ένα μετρικό νήμα, το οποίο θα πρέπει να λιπαίνεται πριν την εγκατάσταση στη μονάδα προκατασκευασμένου σκυροδέματος. για τη στερέωση σε χαλύβδινο ξυλότυπο για να αποτραπεί η διείσδυση βρωμιάς και σκυροδέματος στο νήμα της υποδοχής, χρησιμοποιούνται πλαστικά πώματα, αντίστοιχα, δίσκοι συγκράτησης.
01
Ηλεκτρογαλβανισμένο ή ανοξείδωτο χάλυβα.
02
Rd νήμα ή M νήμα.
03
Η υποδοχή αγκυρώνεται στη μονάδα σκυροδέματος χρησιμοποιώντας μια ράβδο οπλισμού μέσω της εγκάρσιας οπής.
04
Ένα συμπιεσμένο πλαστικό πώμα εμποδίζει τη διείσδυση του σκυροδέματος από κάτω στο νήμα.
Προδιαγραφή Υποδοχών Στερέωσης
| Κώδικας | Μέγεθος | S.W.L | Διαστάσεις (mm) | Απόσταση άκρης | Πάχος πάνελ |  |
|||
| ΚΙΛΆ | L | D | g | e | E | P | |||
| GME310108040 | M8 | 200 | 40 | 11 | 8.5 | 8 | 60 | 65 | |
| GME310108050 | M8 | 250 | 50 | 11 | 8.5 | 8 | 75 | 75 | |
| GME310110050 | M10 | 350 | 50 | 13 | 9.5 | 10 | 75 | 75 | |
| GME310110060 | M10 | 450 | 60 | 13 | 9.5 | 10 | 80 | 80 | |
| GME310112060 | M12 | 500 | 60 | 16 | 10.5 | 12 | 90 | 85 | |
| GME310112070 | M12 | 600 | 70 | 16 | 10.5 | 12 | 105 | 95 | |
| GME310116070 | M16 | 700 | 70 | 22 | 12.5 | 16 | 105 | 95 | |
| GME310116080 | M16 | 800 | 80 | 22 | 12.5 | 16 | 120 | 105 | |
| GME310120100 | M20 | 1250 | 100 | 27 | 14.5 | 20 | 150 | 125 | |
| GME310120120 | M20 | 1250 | 120 | 27 | 14.5 | 20 | 180 | 145 | |
| GME310124120 | M24 | 1700 | 120 | 32 | 14.5 | 24 | 180 | 145 | |
| GME310130150 | M30 | 2600 | 150 | 42 | 17.5 | 30 | 225 | 175 | |
Εφαρμογή Υποδοχών Στερέωσης
Ένθετο στερέωσης με επίπεδο άκρο και διάτρητη οπή.
Το φορτίο εργασίας ισχύει μόνο εάν χρησιμοποιείται η ενισχυτική ουρά! Αυτή η ουρά ΔΕΝ αποτελεί μέρος του προϊόντος BSR.
Εργοστάσιο Υποδοχών Στερέωσης
Γιατί να μας επιλέξετε;
Περισσότερα από 15 χρόνια εμπειρίας στην κατασκευή και εμπορία προκατασκευασμένων συστημάτων σκυροδέματος.
Τα προϊόντα της GME ενισχύονται μέσω των επιθεωρήσεων ποιοτικού ελέγχου του εργοστασίου κατά τη διάρκεια της παραγωγικής διαδικασίας. Κάθε παραγγελία μπορεί να υποβληθεί σε δοκιμή τάσης εάν είναι απαραίτητο.
Η GME έχει περισσότερα από 10 χρόνια εμπειρίας σε προϊόντα OEM/ODM και περισσότερα από 150 συνεργατικά εργοστάσια, μπορούμε να σας παρέχουμε ανταγωνιστικές τιμές και σταθερή ποιότητα.
Συμμορφωθείτε με αυστηρές τεχνικές απαιτήσεις και ικανοποιήστε τη ζήτηση της αγοράς για ανθρώπινη ασφάλεια. (Προκατασκευασμένα στοιχεία από σκυρόδεμα μπορούν να ανυψωθούν πολλές φορές μετά την έκχυση και κατά την αποθήκευση και εγκατάσταση - χρησιμοποιώντας αυτό το σύστημα, οι σχεδιαστές και οι διαχειριστές των εργαζομένων μπορούν να διασφαλίσουν ότι κάθε ανύψωση γίνεται με ασφάλεια και ταχύτητα
