Μαγνήτες

Τι είναι ο μόνιμος μαγνήτης;

Ορισμός Φυσικής Μόνιμου Μαγνήτη

Σε ατομικό επίπεδο, ο μόνιμος μαγνητισμός προκύπτει από την ευθυγράμμιση των μαγνητικών περιοχών: μικροσκοπικές περιοχές όπου ομάδες ατόμων προσανατολίζουν τις μαγνητικές ροπές τους προς την ίδια κατεύθυνση. Όταν ένα επαρκές ποσοστό αυτών των περιοχών ευθυγραμμίζεται μέσω μιας διαδικασίας παραγωγής που ονομάζεται "μαγνήτιση", το υλικό παράγει ένα καθαρό εξωτερικό μαγνητικό πεδίο αρκετά ισχυρό για πρακτική χρήση.

Τρεις βασικές ιδιότητες καθορίζουν την απόδοση ενός μόνιμου μαγνήτη

Τύποι μόνιμων μαγνητών ανά υλικό

Στον σχεδιασμό του προϊόντος, η επιλογή του λάθος υλικού μαγνήτη είναι ένα από τα πιο δαπανηρά λάθη που μπορεί να κάνει κανείς. Το παρακάτω κείμενο παρέχει μια δομημένη επισκόπηση των τριών κυρίαρχων κατηγοριών μόνιμων μαγνητών που διατίθενται επί του παρόντος στην αγορά, συνοδευόμενη από διαισθητικά συγκριτικά δεδομένα, με στόχο να σας προσφέρει ισχυρή υποστήριξη κατά τη διαδικασία επιλογής υλικού.

Νεοδύμιο (NdFeB)

Η GME προμηθεύει μαγνήτες πυροσυσσωματωμένου νεοδυμίου (NdFeB) σε ποιότητες N35–N52, εργοστασιακά-απευθείας με προσαρμοσμένα σχήματα OEM/ODM, το ισχυρότερο υλικό μόνιμου μαγνήτη στον κόσμο.

Εύρος BHmax:33 – 52 MGOe

Μέγ. Θερμοκρασία εργασίας:80 μοίρες – 200 μοίρες

Διαθέσιμοι βαθμοί:N35–N52, M, H, SH, UH, EH

Απαιτείται επίστρωση:Ναι (NiCuNi / Εποξειδικό)

Εφαρμογές:EV Motors, Ανεμογεννήτριες, Ρομποτική

Παρακείμενο μαγνητικό τομογράφο, Ηλεκτρονικά Καταναλωτή.

Εξερευνήστε περισσότερα NdFeB

Samarium Cobalt (SmCo)

Η GME κατασκευάζει μαγνήτες κοβαλτίου σαμαριού (SmCo) για εφαρμογές αεροδιαστημικής, άμυνας και κατωφλίου που απαιτούν ασυμβίβαστη υψηλή-θερμοκρασία εκτέλεση.

(BHmax) Εύρος:16 – 32 MGOe

Μέγιστη θερμοκρασία λειτουργίας:250 μοίρες – 350 μοίρες

Διαθέσιμοι βαθμοί:Sm2Co5, Sm2Co17

Απαίτηση επίστρωσης:Συνήθως δεν απαιτεί επίστρωση

Εφαρμογές:Αεροδιαστημική, Εξερεύνηση Πετρελαίου & Αερίου Downhole, Αισθητήρες Άμυνας, Δορυφορικά Συστήματα.

Εξερευνήστε Περισσότερα SmCo

Alnico

Η GME προμηθεύει μαγνήτες Alnico τόσο με χύτευση όσο και με πυροσυσσωμάτωση.

Εύρος μέγιστου ενεργειακού προϊόντος (BHmax):1,5 – 11 MGOe

Μέγιστη θερμοκρασία λειτουργίας:540 μοίρες

Συντελεστής θερμοκρασίας (Br):-0,02%/βαθμός (Χαμηλότερο)

Διαδικασία Παραγωγής:Χύτευση ή Πυροσυσσωμάτωση

Εφαρμογές:Pickup κιθάρας, όργανα αεροδιαστημικής, μετρητές ροής,Αισθητήρες υψηλής- θερμοκρασίας.

Εξερευνήστε Περισσότερα Alnico

Πώς να επιλέξετε το σωστό υλικό μόνιμου μαγνήτη

Η επιλογή υλικού είναι η πιο κρίσιμη απόφαση στην προμήθεια μαγνητών. Η λάθος επιλογή σας κοστίζει σε επανεπεξεργασία, αξιώσεις εγγύησης και αποτυχίες απόδοσης. Χρησιμοποιήστε αυτόν τον πίνακα αποφάσεων

Παραδείγματα και Βιομηχανικές Εφαρμογές Μόνιμων Μαγνητών

Από τις καθημερινές καταναλωτικές συσκευές μέχρι τα κρίσιμα βιομηχανικά συστήματα, οι μόνιμοι μαγνήτες βρίσκονται στον πυρήνα του τρόπου με τον οποίο ο σύγχρονος κόσμος κινείται, αισθάνεται και παράγει ενέργεια.

Ηχεία Smartphone

Οι μαγνήτες δίσκου NdFeB στα ακουστικά μετατρέπουν τα σήματα σε ήχο.

Μονάδες σκληρού δίσκου

Οι μαγνήτες τόξου NdFeB τοποθετούν τις κεφαλές ανάγνωσης/εγγραφής με ακρίβεια νανομέτρων.

EV Traction Motors

Μαγνήτες τόξου υψηλής-βαθμίδας NdFeB (SH/UH) σε συγκροτήματα ρότορα.

Pickup κιθάρας

Alnico 2/5 για vintage τόνο? NdFeB για σύγχρονη υψηλή-απόδοσηt.

Τσιμούχες πόρτας ψυγείου

Οι εύκαμπτες λωρίδες φερρίτη διατηρούν αεροστεγές κλείσιμο χωρίς μάνδαλα.

Ακουστικά και ακουστικά

Τα προγράμματα οδήγησης NdFeB παρέχουν ευρεία απόκριση συχνότητας σε συμπαγή μορφή.

E-Μοτέρ κεντρικών ποδηλάτων

Μαγνήτες τόξου NdFeB για αθόρυβη, αποτελεσματική πρόωση.

MagSafe / Ασύρματη φόρτιση

Συστοιχίες δακτυλίων NdFeB για ακριβή ευθυγράμμιση και μεταφορά ισχύος.

Μαγνητικά κουμπιά πόρτας

Οι μαγνήτες δοχείων σε χαλύβδινα κύπελλα παρέχουν εργαλείο-δωρεάν ασφαλές κλείσιμο.

Ηλεκτρικές Οδοντόβουρτσες
Μαγνήτες NdFeB σε αθόρυβους κινητήρες χωρίς ψήκτρες.

Πώς λειτουργούν οι μόνιμοι μαγνήτες;

Οι μόνιμοι μαγνήτες λειτουργούν επειδή οι εσωτερικές μαγνητικές περιοχές τους είναι ευθυγραμμισμένες. Όταν αυτά τα πεδία δείχνουν προς την ίδια γενική κατεύθυνση, το υλικό δημιουργεί ένα μαγνητικό πεδίο γύρω του. Αυτό το μαγνητικό πεδίο μπορεί να προσελκύσει σιδηρομαγνητικά υλικά και να αλληλεπιδράσει με άλλα μαγνητικά πεδία.


Θεωρία Μαγνητικού Τομέα και Δημιουργία Πεδίου

Κάθε άτομο με ασύζευκτα ηλεκτρόνια λειτουργεί ως ένα μικροσκοπικό μαγνητικό δίπολο, ένας μικροσκοπικός μαγνήτης ράβδων. Στα περισσότερα υλικά, αυτά τα ατομικά δίπολα δείχνουν σε τυχαίες κατευθύνσεις και αλληλοεξουδετερώνονται, χωρίς να παράγουν καθαρό μαγνητικό πεδίο.

Στα σιδηρομαγνητικά υλικά (σίδηρος, νικέλιο, κοβάλτιο και τα κράματά τους), οι κβαντομηχανικές αλληλεπιδράσεις ανταλλαγής αναγκάζουν τις γειτονικές ατομικές ροπές να ευθυγραμμιστούν παράλληλα. Αυτή η ευθυγράμμιση σχηματίζει μαγνητικούς τομείς: περιοχές τυπικά μεγέθους 10-100 μικρομέτρων όπου εκατομμύρια άτομα δείχνουν συλλογικά προς την ίδια κατεύθυνση.

Πριν από τη μαγνήτιση: Υπάρχουν τομείς, αλλά δείχνουν σε τυχαίες κατευθύνσεις, με καθαρό εξωτερικό πεδίο μηδέν.

Μετά τη μαγνήτιση: Ένα εξωτερικό πεδίο πάνω από το όριο κορεσμού του υλικού αναγκάζει τους τομείς να ευθυγραμμιστούν με το καθαρό εξωτερικό πεδίο, ισχυρό και επίμονο.

Μόλις ευθυγραμμιστούν, τα τοιχώματα της περιοχής δεν μπορούν εύκολα να αντιστρέψουν τον προσανατολισμό τους λόγω της μαγνητοκρυσταλλικής ανισοτροπίας του υλικού. Αυτό είναι που κάνει τους μαγνήτες NdFeB τόσο ισχυρούς: η κρυσταλλική δομή Nd2Fe14B έχει εξαιρετικά υψηλή ενέργεια ανισοτροπίας.

Κατανόηση της Καταναγκασμού, της Παραμονής και της Καμπύλης BH

Η καμπύλη BH είναι το θεμελιώδες εργαλείο για τον χαρακτηρισμό και τη σύγκριση μόνιμων μαγνητών. Κάθε φύλλο δεδομένων μαγνήτη αναφέρεται σε αυτό.

Σύγκριση: Μόνιμοι μαγνήτες εναντίον Προσωρινών Μαγνητών εναντίον Ηλεκτρομαγνητών

Οι μόνιμοι μαγνήτες χάνουν τον μαγνητισμό τους με την πάροδο του χρόνου;

This is one of the most common questions from engineers specifying magnets for long-life applications. The short answer: a well-specified permanent magnet, properly handled, will retain >Το 95% της αρχικής του πυκνότητας ροής για δεκαετίες, μερικές φορές πάνω από 100 χρόνια.

Οι τέσσερις πραγματικές αιτίες του απομαγνητισμού

1. Αυξημένη θερμοκρασία (πιο συχνή)

Η υπέρβαση της μέγιστης θερμοκρασίας λειτουργίας προκαλεί μερική, δυνητικά μη αναστρέψιμη απώλεια ροής. Ο τυπικός N-βαθμός NdFeB έχει μέγιστο όριο 80 μοιρών . Ο βαθμός EH-επεκτείνει αυτό στους 200 βαθμούς . Λειτουργείτε πάντα τουλάχιστον 30 μοίρες κάτω από το ονομαστικό μέγιστο.
2. Αντιτιθέμενα μαγνητικά πεδία

Τα εξωτερικά πεδία που αντιτίθενται στο πεδίο του μαγνήτη και υπερβαίνουν την εγγενή του καταναγκασμό (Hci) μπορούν να τον απομαγνητίσουν μερικώς ή πλήρως. Αυτός είναι ο λόγος για τον οποίο οι υψηλοί-βαθμοί Hci (SH, UH, EH) είναι κρίσιμοι στις εφαρμογές κινητήρα.
3. Φυσικό Σοκ και Δόνηση

Σοβαρή μηχανική κρούση μπορεί να τραντάξει τα τοιχώματα της περιοχής εκτός ευθυγράμμισης. Περισσότερο ανησυχεί για το Alnico (χαμηλότερη καταναγκασμό) παρά για το NdFeB ή το SmCo. Χειριστείτε μεγάλους μαγνήτες (50mm+) με ειδικά εργαλεία διαχωρισμού.
4. Διάβρωση (Ειδικά NdFeB)

Το μη επικαλυμμένο NdFeB σε περιβάλλοντα με υγρασία-με αλάτι θα διαβρωθεί και θα χάσει τη μαγνητική απόδοση. Καθορίζετε πάντα τη σωστή επίστρωση (NiCuNi, Epoxy, Gold) με βάση το περιβάλλον λειτουργίας σας.

Προσαρμοσμένα σχήματα μαγνήτη & Κατασκευή OEM

Η GME κατασκευάζει προσαρμοσμένους μόνιμους μαγνήτες από σχέδια 2D/3D σε οποιοδήποτε σχήμα, δίσκο, μπλοκ, δακτύλιο, τόξο, βυθισμένο ή πλήρως προσαρμοσμένο προφίλ.

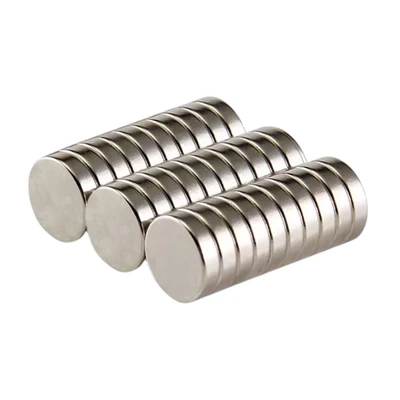

Σχήμα:Δίσκος / Μαγνήτης κυλίνδρου
Τυπικές εφαρμογές:Αισθητήρες, ηχεία, ιατρικές συσκευές, μαγνήτες δοχείων
Διαθέσιμα Υλικά: NdFeB, SmCo, Alnico, Ferrite

Σχήμα:Μπλοκ / Ορθογώνιος Μαγνήτης
Εφαρμογές:Μαγνητικά τσοκ, εξαρτήματα συγκράτησης, συγκροτήματα κινητήρων
Διαθέσιμα Υλικά:NdFeB, SmCo, Alnico, Ferrite

Σχήμα:Δακτύλιος / Δακτυλιοειδής μαγνήτης
Εφαρμογές:Ρουλεμάν, μεγάφωνα, περιστροφικοί κωδικοποιητές
Διαθέσιμα Υλικά:NdFeB, SmCo, Ferrite

Σχήμα:Μαγνήτης τόξου / τμήματος
Εφαρμογές:Ρότορες κινητήρα, συγκροτήματα γεννητριών, ανεμογεννήτριες
Διαθέσιμα Υλικά:NdFeB, SmCo, Ferrite

Σχήμα:Αντιβυθισμένος μαγνήτης
Εφαρμογές:Μηχανική στερέωση, έπιπλα, φωτιστικά
Διαθέσιμα Υλικά:NdFeB, Φερρίτης

Σχήμα:Προσαρμοσμένος μαγνήτης
Εφαρμογές:Ανά σχέδιο 2D/3D οποιοδήποτε σχήμα εντός των περιορισμών υλικού
Διαθέσιμα Υλικά:NdFeB, SmCo

Επιλογές επιφανειακής επίστρωσης

Οι μαγνήτες NdFeB απαιτούν προστασία επιφάνειας στις περισσότερες εφαρμογές. Η επίστρωση που επιλέγετε επηρεάζει την αντοχή στη διάβρωση, το εύρος θερμοκρασίας λειτουργίας, την ηλεκτρική αγωγιμότητα και το κόστος.

Υποβάλετε τις απαιτήσεις σας

Πώς να παραγγείλετε προσαρμοσμένους μαγνήτες από την GME:

Υποβάλετε το σχέδιό σας (DXF/STEP/PDF) ή περιγράψτε τις απαιτήσεις σας.
Λάβετε πρόταση υλικού + σχόλια DFM εντός 24 ωρών.
Έγκριση παραγωγής δείγματος - σε 15-30 ημέρες.

Διασφάλιση Ποιότητας: Δοκιμές και Πρότυπα Συμμόρφωσης

Το εσωτερικό εργαστήριο QA της GME ελέγχει κάθε παρτίδα παραγωγής σύμφωνα με το IEC 60404-5 (καταναγκασμός), το IEC 60404-8-1 (remanence) και το ASTM A977 (BHmax). Η αξιοπιστία της επίστρωσης επαληθεύεται από τη δοκιμή ψεκασμού αλατιού ISO 9227 (24–200 ώρες ανάλογα με τον τύπο της επίστρωσης) και την εγκάρσια κοπή πρόσφυσης ISO 2409. Όλα τα δεδομένα διαστάσεων καταγράφονται σε ανοχή ±0,05 mm. Πιστοποιημένο κατά ISO 9001:2008. Διατίθεται τεκμηρίωση CE και RoHS για κάθε τυπική σειρά προϊόντων.

Σε-Ποιοτικούς ελέγχους διαδικασίας

Κάθε παρτίδα παραγωγής στις εγκαταστάσεις μας στο Xiamen διέρχεται από μια τεκμηριωμένη,{0}}διαδικασία ποιοτικού ελέγχου πολλαπλών σταδίων, όχι απλώς από μια τελική επιθεώρηση.

Επαλήθευση πρώτων υλών Κάθε εισερχόμενη παρτίδα κραμάτων NdFeB και SmCo επαληθεύεται με ανάλυση σύστασης XRF πριν εισέλθει στην παραγωγή. Η κατανομή μεγέθους σωματιδίων και η πυκνότητα μετρώνται μετά την-πήξη για να επιβεβαιωθεί ότι η παρτίδα πληροί τις προδιαγραφές ποιότητας πριν από τη μαγνήτιση.

Δοκιμή Μαγνητικής Απόδοσης. Αυτό είναι όπου οι περισσότεροι προμηθευτές κόβουν τις γωνίες. Η GME ελέγχει κάθε παρτίδα παραγωγής, όχι μόνο δείγματα, με βάση τις ακόλουθες παραμέτρους:

Δοκιμή επίστρωσης και αξιοπιστίας:Ένας μαγνήτης που δοκιμάζεται καλά μαγνητικά αλλά αποτυγχάνει στο πεδίο λόγω αποκόλλησης της επίστρωσης εξακολουθεί να είναι ελαττωματικό προϊόν. Η GME εφαρμόζει τις ακόλουθες δοκιμές επαλήθευσης επίστρωσης:

Δοκιμή ψεκασμού αλατιού

Δοκιμή πρόσφυσης επίστρωσης

Δοκιμή θερμικού κύκλου

Δοκιμή υψηλής υγρασίας

Επισκόπηση Πιστοποιήσεων

CE

Αναφορά δοκιμής RoHS

SGS

ISO 14001:2004

ISO 9001:2008

Οδηγίες Ασφαλούς Χειρισμού και Αποστολής για Ισχυρούς Μαγνήτες

«Οι ισχυροί μαγνήτες, ειδικά το νεοδύμιο, απαιτούν προσεκτικό χειρισμό και κατάλληλη αποθήκευση για να διασφαλιστεί η ασφάλεια τόσο για το προσωπικό όσο και για τον εξοπλισμό.

Πώς να χειριστείτε με ασφάλεια ισχυρούς μαγνήτες νεοδυμίου

Οι ισχυροί μαγνήτες NdFeB είναι ικανοί να προκαλέσουν σοβαρό τραυματισμό και ζημιά στον εξοπλισμό. Οι ακόλουθες οδηγίες είναι υποχρεωτικές για ασφαλή χειρισμό:

Προσωπική Προστασία:

✅Να φοράτε πάντα δέρμα

κάρτες, σκληροί δίσκοι και μαγνητικά μέσα (κίνδυνος μόνιμης απώλειας δεδομένων).

Τα γάντια Τεχνικού Διαχωρισμού και Χειρισμού, τα τσιπ μαγνήτες είναι αιχμηρά και μπορούν να τραυματίσουν το δέρμα.

✅ Να φοράτε προστασία ματιών όταν διαχωρίζετε μαγνήτες άνω του βαθμού N45 ή μεγέθους άνω των 50 mm.

✅ Κρατήστε τους μαγνήτες μακριά από βηματοδότες, κοχλιακά εμφυτεύματα και άλλες ηλεκτρονικές ιατρικές συσκευές (τουλάχιστον 30 cm).

✅ Μείνετε μακριά από πιστωτικές κάρτες, σκληρούς δίσκους και μαγνητικά μέσα (κίνδυνος μόνιμης απώλειας δεδομένων).

Τεχνική διαχωρισμού και χειρισμού:

❌ Μην αφήνετε ποτέ δύο ισχυρούς μαγνήτες να κουμπώσουν μεταξύ τους. Η πρόσκρουση μπορεί να σπάσει τους μαγνήτες και να στείλει θραύσματα με υψηλή ταχύτητα.

✅ Η ολίσθηση των μαγνητών αντί για το απευθείας τράβηγμα απαιτεί σημαντικά λιγότερη δύναμη και αποτρέπει το κούμπωμα.

✅ Για μαγνήτες άνω των 80 mm: χρησιμοποιήστε ειδικά εργαλεία διαχωρισμού ή σφήνες από σκληρό ξύλο. μην χρησιμοποιείτε ποτέ γυμνά χέρια.

✅ Αποθηκεύστε τους μαγνήτες με χαρτόνι ή πλαστικούς αποστάτες μεταξύ των μονάδων και σε σακούλες ή δίσκους με ξεχωριστή ετικέτα.

Περιβαλλοντική αποθήκευση:

Διατηρείται σε ξηρό, ελεγχόμενη θερμοκρασία-περιβάλλον (10–30 μοίρες,<60% RH).

Μην αποθηκεύετε κοντά σε ισχυρά αντίθετα μαγνητικά πεδία ή μεγάλες σιδηρομαγνητικές δομές.

Διατηρήστε τους μαγνήτες NdFeB στην αρχική τους αντιδιαβρωτική συσκευασία μέχρι το σημείο χρήσης.
